盾构机—RFT同轴阀的应用同轴阀优势 01.结构紧凑，安装空间小 02.平衡式结构设计，0.2MPa气源即可驱动 03.直通式结构设计，低压降 04.阀杆不受侧向力，不易发生外漏 05.更好的气密性 总体泄漏率小于1.0*10-7Pa.L/S 多唇式阀杆密封和刀刃式阀座密封提供了可靠保证。 06.更高的使用压力 角座阀：小于2.5MPa 高压电磁阀：最高使用压力7MPa 同轴阀：70MPa(高压同轴阀有溢流孔设计，可实现润滑脂加注、故障报警和泄漏溢流的功能) 07.更高的使用寿命 08.更快的响应时间 09.更强的耐固体颗粒和粘稠介质的能力 锥形阀座和刃型密封设计，可避免颗粒在高压和高流速下停留在密封面上。 在活塞杆密封前放置（金属）防尘环，防止颗粒介质划伤密封圈及介质沉积结垢，增加阀使用寿命。 密封座的导流设计，更利于浆液的流动，减少阻力。 10.二合一的功能，性价比更高 在大口径高压球阀的价格是同轴阀的3倍以上 11.更强的耐腐蚀能力 浆液调节阀在调节过程中, 流道的改变使阀内流体发生变化, 介质流速高于与其连接的管道内的介质流速, 阀芯处于严重磨损的工作环境中, 再加之浆液的腐蚀性, 因此同轴阀接触介质的位置采用不锈钢。在某些流速和流量较低的浆管上也可以选用耐磨耐腐蚀的合金材料。阀体和阀杆都应采用耐腐蚀不锈钢。用于盾构机中的阀门, 要求密封具有良好的耐磨性能, 故同轴阀密封座采用导流措施，介质尽可能不接触阀座密封处。 12.更高的安全性能 在阀门的选择上还应当考虑到维护和检验以及更换的难易程度和耐磨损性能等问题。对于频繁动作的阀门,应选择便于运行人员检查阀门动作情况及维修人员易于靠近或更换易损件的阀门。我们的阀门为了好拆卸，提供了多种安装形式：螺纹、SAE快捷法兰、通用法兰等；为了便于观察和逻辑控制控制，我们阀门也提供了多种反馈方式：气动指示灯型、磁性开关型、电磁感应开关型以及存机械指针型（正在测试）。

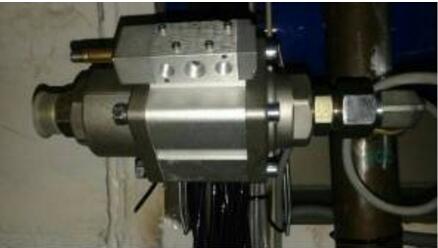

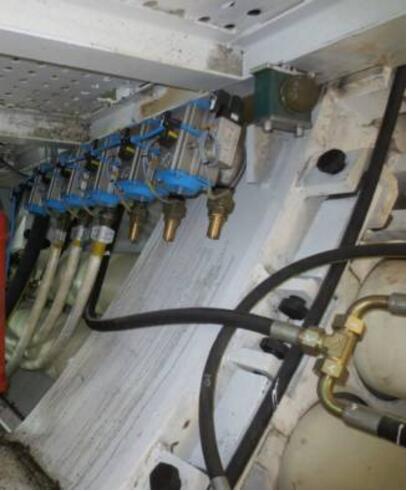

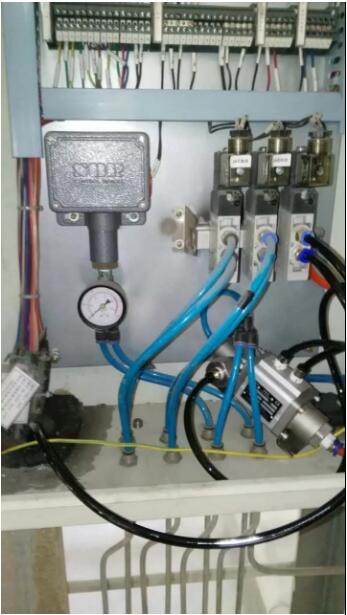

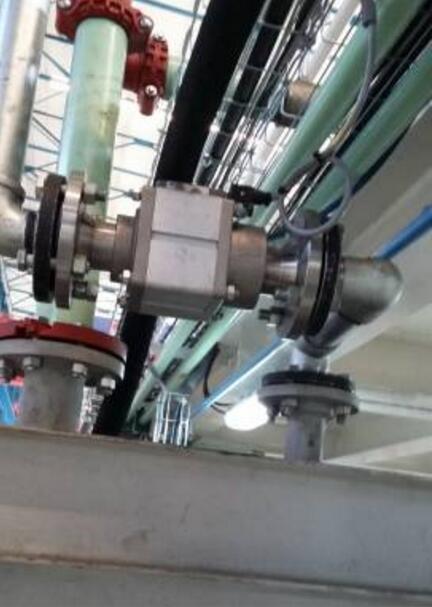

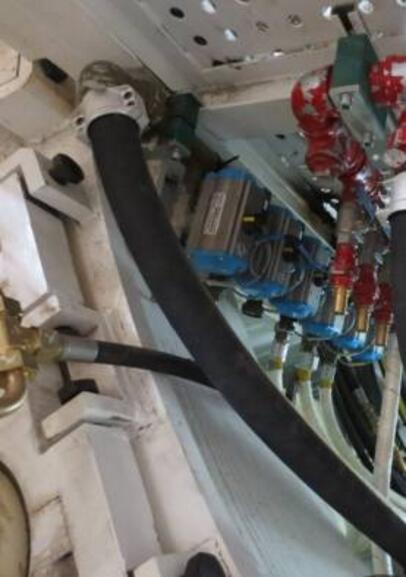

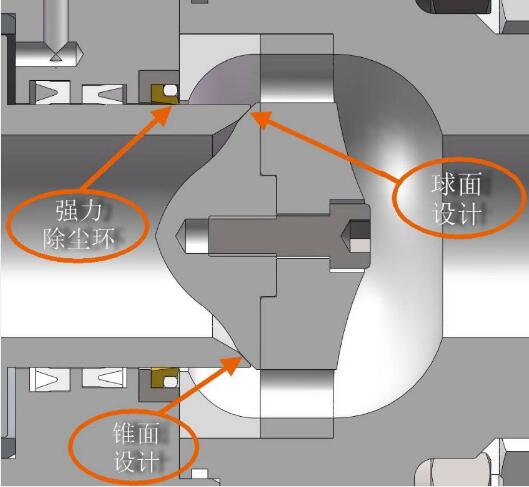

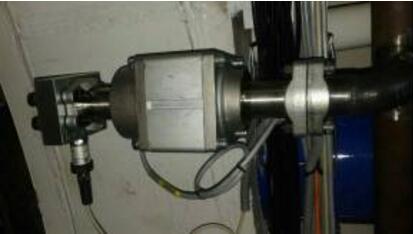

1)强力除尘环去除粘附在活塞杆上的杂质，防止阀门外漏； 2)阀杆密封面为锥面，阀座密封面为有一定硬度差的软性材料，实现可靠密封。 3)环形流道设计更符合流体工程学，减少压阻，减少流体冲刷和冲击。 4)为抵御6Mpa高压带颗粒介质的冲刷 阀门应用工艺点 盾尾密封油脂系统 喷（注）浆系统 泡沫系统 掘进仓的保压系统 压缩空气系统 水系统 膨润土系统 润滑油脂 盾壳膨润土控制阀安装位置 盾构机安装现场 1.我们同轴阀使用共有三组，每组之间剩余约10cm的高度，宽度为我们三个同轴阀共同的宽度，已经完全填满，三组同轴阀共同用于注脂 2.该工位三组阀无防护罩，现场工程师说该三组阀为我们最早供给并使用在力行设备上，其余带防护罩等后期提供等同轴阀用于其他盾构机，带防护罩的用在最新生产的两台设备上，该两台盾构机在生产进行中 3.现场工程师介绍说我们的同轴阀使用效果挺好，就是太长了，用在该空间比较拥挤，维护空间都已经十分困难，每组之间大约生于10cm高度的空间，外部三个液压管，大约外经5cm，三个液压管，已经完全挡住了我们的同轴阀 最高位置是一个三角空间，主要是信号线进入空间
|
