箱式执行机构

概述: YQBA系列箱式执行机构由气缸、控制附件和手动装置组成，手动装置集成在箱式壳体上，钢制壳体起到支撑与保护作用，保证设备在恶劣环境下连续运行。

产品说明
产品参数
行业应用

随着电力、石化、钢铁等行业的快速发展，流量控制系统的使用也越来越多，传统的执行器已很难在高低温、振动、电磁干扰、灰尘环境下可靠精确运行，而且在环境危险以及高空区域的日常维护更难。箱式执行机构的使用解决了环境及维护的问题。

分体式安装气动执行机构

工作原理：
1、调节型执行机构通过输送电信号给定位器，由定位器控制气缸两端进出气的压力，实现通过电信号调节扭矩设备开度的功能。
2、开关型执行机构通过控制电磁阀得电与失电，控制气缸两端进出气的方向变换，实现通过得电与失电控制扭矩设备的开关的功能。

产品特点：
1、采用曲柄连杆式连接，便于调节与各种特殊设备（高低温、振动、电磁干扰、高空及危险环境）的距离，适应苛刻环境的安装使用与维护。

2、坚固的钢制壳体起到支撑与保护作用,防护等级IP66，箱里安装附件保证与苛刻环境隔离。防尘、防水、防静电。

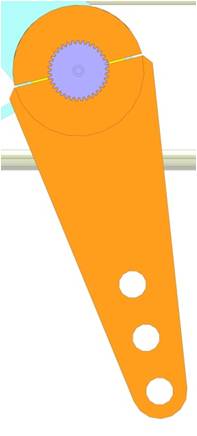

3、左右对称花键连接式设计，现场连接可以左右互换，实现正反作用转换，可以调整输出起始角度，保证与扭矩设备开关位置完全匹配。

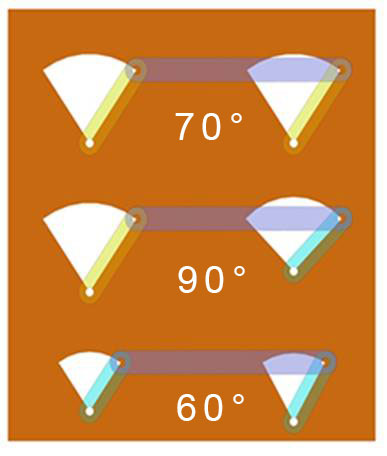

4、通过调整执行机构输出力臂与球形铰链连接位置变化，达到三种输出角度，60度、70度、90度的角度选择，适用范围广。

5、主轴旋转采用自润滑材料加储油槽的设计，其余滑动副与转动副处采用自润滑复合轴承连接设计，降低摩擦阻力，延长使用寿命。
6、箱式执行机构手动装置采用手轮带动丝杠旋转，控制动力臂上下移动，手动装置的脱离与啮合由一个带弹簧复位的气缸控制，有气脱离，失气啮合。带手动锁位功能。

箱式执行机构技术参数
控制精度	≤0.5%
气源要求	干燥洁净仪表空气
过滤减压阀	5 μm
气源压力	0.25~0.7 Mpa, 0.25~0.6 Mpa （智能定位器）
环境温度范围	-20℃~80℃ 标配（-40℃~150℃可选）
气源接口尺寸	G1/2, G3/4 （特殊可定制）
电气接口尺寸	1/2GF, 3/4GF 可选
输出角度	0°~60°, 0°~70°, 0°~90°
指令信号输入	4~20mA
位置变送器输出	4~20mA
电磁阀电压	DC 24V
定位器	DVC6200、6DR5110 或客户要求
限位开关	DC24V 机械式或非接触式
执行机构防护等级	IP66
接头及管路	铜镀镍、不锈钢
喷漆	碳钢喷环氧树脂

气动执行机构应用于炼油厂加氢装置鼓风机

气动执行机构应用于煤气厂高温煤气四连杆蝶阀的开关

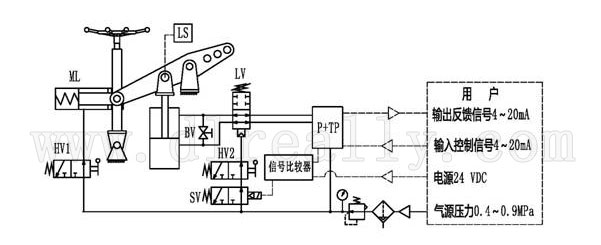

开关型气动执行机构

开关型执行机构可以实现电磁阀失电常开/常闭，通过增加附件实现气源故障开、故障关等功能。

P+TP: 带位置反馈的定位器
ML: 机械锁
LS: 限位开关
HV: 手动换向阀
BV: 平衡阀
SV: 电磁阀
LV: 气锁阀
GV: 截止阀
